TM2

Machine multi-décors

PF Machines: machine multi decors TM2

Applications

· Machine sur bâti
· Côtes de Genève
· Côtes circulaires
· Côtes-soleils
· Colimaçons
· Soleils
· Perlage automatique
· Décors personnalisés
· Colimaçon diamant
· Gravage
· Mini perçage
· Mini fraisage
· Fraisage
· Diamantage par contournage
· Perçage

Machine spécialement conçue pour la réalisation de décors horlogers.

    Caractéristiques
  • Motorisation brushless
  • Commande CNC EIP ou Fanuc (assistant PF ou programmation ISO)
  • Broche 15'000 t/min ou 40'000 t/min en option
  • Tête inclinable avec affichage numérique
  • Système d'aspiration localisée avec unité externe

Dans sa version avec capot de sécurité, elle peut également être utilisée en usinage.

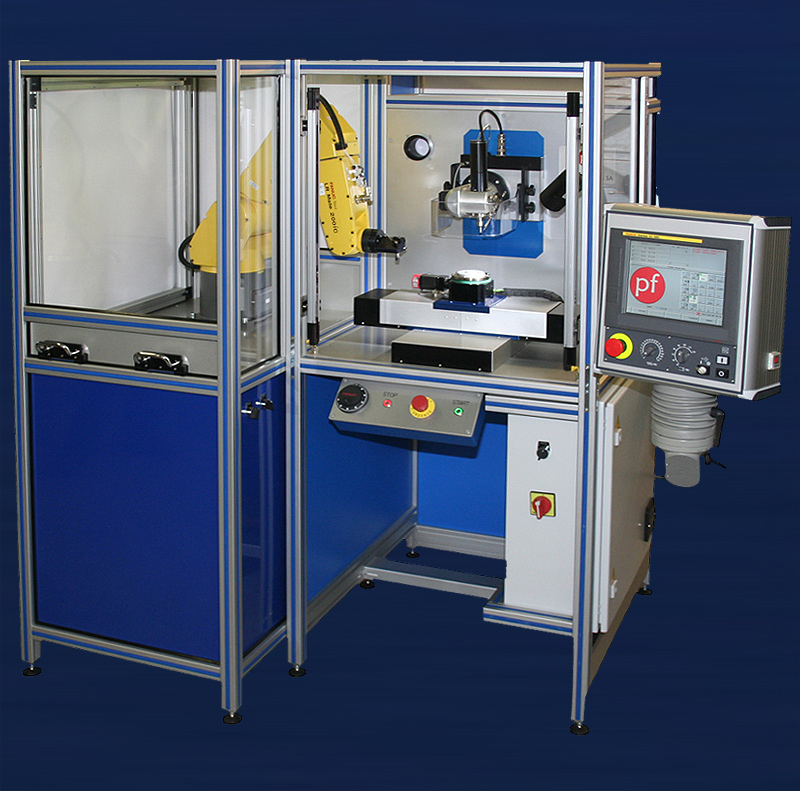

TM2R - avec robot et capot de sécurité

PF Machines: machine multi decors TM2
    Différentes options possibles
  • Motorisation brushless

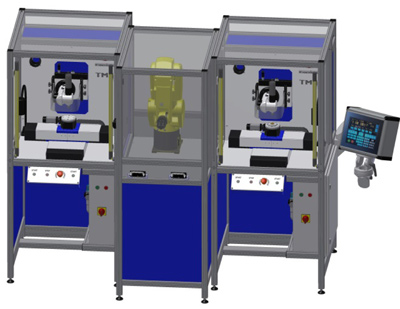

  • Plusieurs machines pour un seul robot
  • Divers systèmes de palettisation
  • Changement de l'outil par le robot
  • Contrôle par caméra
TM2
Réalisation PF Machines

Option de changement automatique du papier

Réalisation PF Machines

TM2

Broche
Puissance 200W
Vitesse 1'000 à 15'000 tr/mn (option : 40'000 t/min)
Couple 0.16 Nm
Inclinaisons ± 20° en X et Y affichées sur écran
Porte-outil pince ESX Ø 6 mm
Axes
Type brushless
Puissance 100 W
Couple 0.32 Nm
Résolution 0.003 mm
Course axe X : 120 mm
  axe Y : 120 mm
  axe Z : 120 mm
Aspiration (en option)
Débit 30-250 m3/h
Puissance 1100 W
Niveau sonore 64 db
Dimensions 1000 x 350 x 350 mm
Décollematage auto. par air comprimé
Générales
Alimentation 230 VAC
Tension interne 230 VAC / 24 VDC
Poids env. 240 Kg.
Dimensions tot. L 1150 / P 930 / H 1600 mm

TM2R

Broche
Puissance 200W
Vitesse 1'000 à 15'000 tr/mn (option : 40'000 t/min)
Couple 0.16 Nm
Inclinaisons ± 20° en X et Y affichées sur écran
Porte-outil pince ESX Ø 6 mm
Axes
Type brushless
Puissance 100 W
Couple 0.32 Nm
Résolution 0.003 mm
Course axe X : 120 mm
  axe Y : 120 mm
  axe Z : 120 mm
Aspiration (en option)
Débit 30-250 m3/h
Puissance 1100 W
Niveau sonore 64 db
Dimensions 1000 x 350 x 350 mm
Décollematage auto. par air comprimé
Générales
Alimentation 230 VAC
Tension interne 230 VAC / 24 VDC
Poids env. 430 kg
Dimensions tot. à définir selon option(s)
Robot
Type Fanuc LR Mate 200iC
Nombre d'axe 6
Vitesse mouvement 350 à 720°/s
Répétabilité 0.02 mm
Charge admissible 5 kg au poignet
Rayon 704 mm
Classe protection IP 67

Suggestions

Une nouvelle idée, un besoin spécial, une panne ou toute autre difficulté ? N'hésitez pas à faire appel à nos ingénieurs et techniciens.
